TP5400

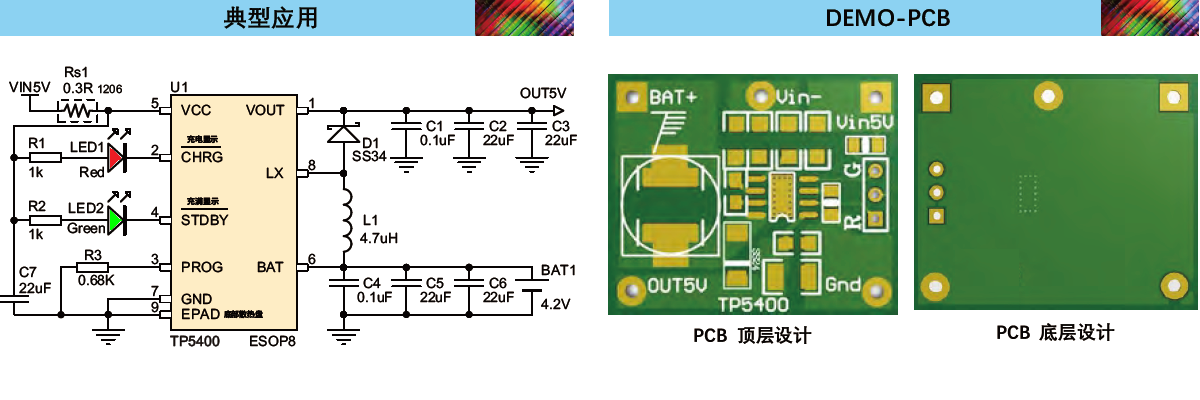

    TP5400为一款移动电源专用的单节锂离子电池充电器和恒定5V升压控制器,充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体,可以输出最大1A 充电电流。而升压电路采用CMOS 工艺制造的空载电流极低的VFM开关型DC/DC 升压转换器。其具有极低的空载功耗(小于10uA),且升压输出驱动电流能力能达到1A。无需外部按键,可以即插即用。

    充电部分为线性降压方式,内置PMOSFET,加上防倒灌电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制,充满电压固定于4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到4.2V 之后,充电电流逐渐下降至设定电流值1/5,TP5400将自动终止充电。升压部分同样内置了功率NMOSFET,较小的内阻可以提供驱动能力达到5V/1A。较高的集成度使得TP5400只需少量的外围器件即可正常工作。

    TP5400还集成了充电温度保护,升压输入电源限流环路,可根据负载情况动态调节电流,并具有快速响应和过流关断功能。升压转换器采用变频的方式,因此较国内外同类产品具有极低的空载功耗、纹波、更强的驱动能力,以及更高的效率。


▶ 最高输入可达9V。

▶ 典型值高达1000mA 的可编程充电电流,最大可达到1.2A。

▶ 高达1A的升压输出电流(Vbat=3.3V),最高输出1.5A(Vbat=3.8v)。

▶ 自动频率调整(VFM),适应不同升压负载(5V空载待机电流小于10uA),无需按键启动低电池电压(小于3V)自动停止升压。

▶ 用于单节锂离子电池移动电源专用电路;

▶ 升压高效率:88%(Typ),最大90%;

▶ 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。

▶ 精度达到±1%的4.2V 预设充电电压。

▶ 精度达到±2.5%的5V 预设升压精度。

▶ 2个充电状态指示:开漏输出驱动LED。

▶ C/5充电终止电流。

▶ 2.9V以下涓流充C/5。

▶ 充电软启动减少浪涌电流。

▶ 无需MOSFET、检测电阻器或隔离二极管。
