TP7661A

TP7661是CMOS工艺DCDC转换器。TP7661是一款低功耗,易操作的电源芯片。

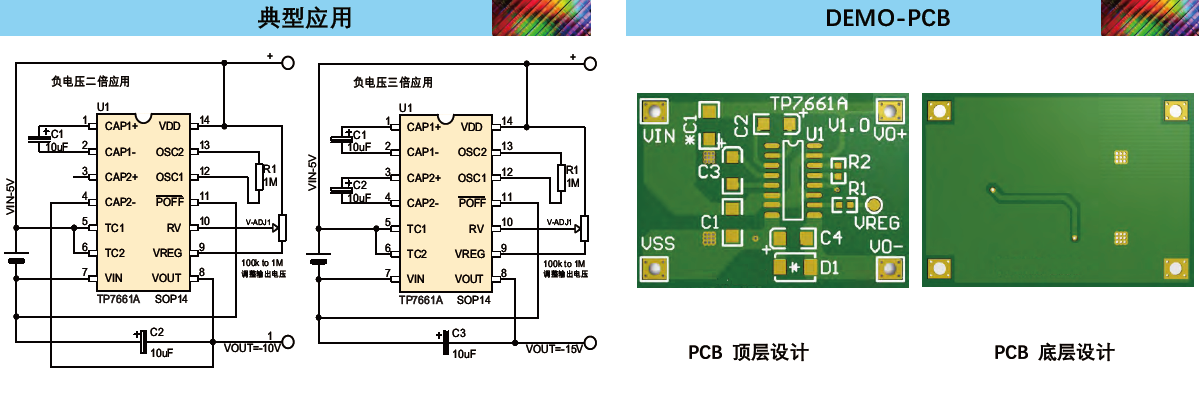

二倍压使用方式:

输入负电压-1.0至-8.0V时,可以产生-2.0至-16V输出;

输入正电压+1.0至+8.0V时,可以产生-1.0至-8.0V 输出


三倍压使用方式:

输入负电压-1.0至-6.0V时,可以产生-3.0至-18.0V 输出,

输入正电压+1.0至+6.0V时,可以产生-2.0~-12.0V 输出。


TP7661有三种温度梯度调节电压可选。PIN脚兼容SCI7661。


TP7661有2个不同的分支型号,TP7661A和TP7661B。

TP7661B除无Vreg和RV功能外,其它性能和TP7661A相同。


▶ 高性能,低功耗,超低电压启动

▶ 采用软击穿技术使产品性能更稳定,更可靠

▶ 驱动能力比同类产品高50%

▶ 三倍压时最大输入电压绝对值1.0V至6.0V,

▶ 两倍压时最大输入电压绝对值1.0V至8.0V,

▶ 芯片能承受的最大压差为18.0V。

▶ 电源转换效率:典型值95%

▶ 可为LCD 提供三种温度梯度0.1%/℃,0.4%/℃,0.6%/℃

▶ 外部信号关断芯片电源时最大消耗电流2μA

▶ 两片串联VIN=-5V,VOUT=-20V

▶ 芯片内置RC 振荡器
