TP8201

    TP82xx系列是低压差线性调压器。

    TP8201是高压LDO,在2.5V~40V 的输入电压范围内能够产生从1.5V 以每0.1V 为步进到5.5V的输出电压和最大250mA的输出电流。该芯片采用了先进的0.18um CMOS工艺,具有输出电压精度高、范围广、芯片功耗低的特点,且其先进的温度保护功能大大提高了使用的安全性。

    TP8201 由精密基准电路,差分放大电路,电流限制电路,温度保护电路和驱动MOS 管构成。

    TP8201可提供SOT23-5(350mW),SOT-89(600mW)等不同封装形式。


▶ 2.5 至40V 输入电压,瞬态电压高达45V

▶ 宽工作温度:-40℃至+125℃

▶ 大电流输出: 250mA

▶ 极低静态电流(IQ): 1.7uA

▶ 跌落电压典型值: 250mA 输出时1200mV

▶ 高精度: ±2%

▶ 内置温度保护功能

▶ 内置短路保护功能

▶ 与低ESR陶瓷电容器搭配使用时可保持稳定

▶ 软起动,无上电过冲

▶ 多种封装形式可选

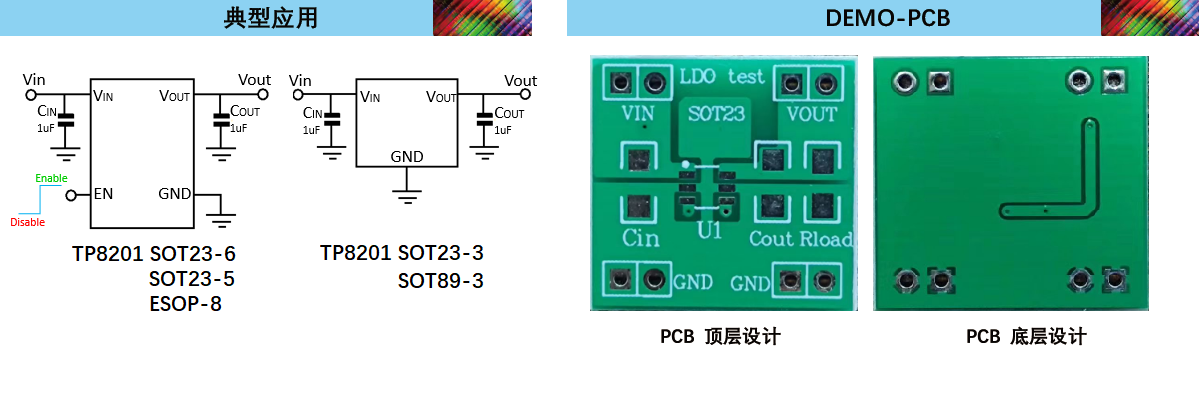

D07-TP8201.尾图 .png
