TP1002

    TP1002是一款高性能的AC/DC电源控制器,可驱动低成本1300系列NPN三极管,采用脉宽调制(PWM)和PFM 自适应模式。芯片内置革新性低功耗、快启动结构,解决了目前大功率系统中上电启动慢的矛盾,同时内置各种使用故障和生产故障保护电路,可靠性极高。

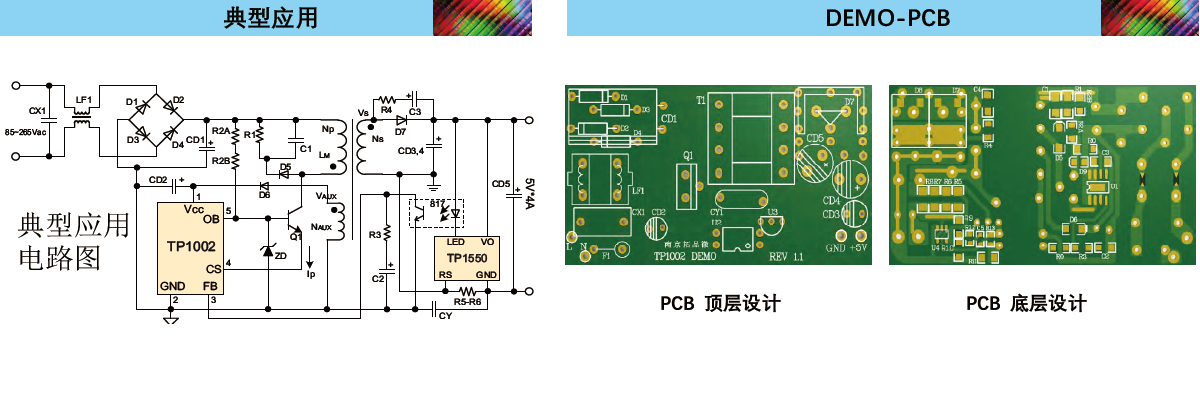

    TP1002搭配TP1550、光耦可以精确的控制恒压/恒流(CV/CC),即可实现系统稳定工作,大大简化中低功率CV/CC 电源转换器的设计,免调试,方便生产,工作故障率极低,能够同时提供极为严格的输出电压和电流调节精度。

    TP1002控制器成本低、效率高,无负载功耗极小/启动速度快:20W 电路典型值为50mW/170ms@220Vac。适用于输出功率0.5W至20W的CV/CC电源转换器和适配器。建议0.5W至12W使用SOT23-5 封装,8W-20W使用SOP8封装。


▶ 电流型PWM/PFM 副边反馈控制技术,纹波小,效率高。

▶ 利用外置开关管完成加速启动,启动极快,启动电阻功耗低。

▶ 内置软启动电路

▶ 恒流100mA 驱动低成本的BJT 开关管

▶ 内置限流电阻

▶ 内置过压保护、欠压保护及过温保护

▶ 内置各端口故障保护

▶ 限流采样CS 端口的悬空、短路及固定电平故障保护

▶ 输出短路保护护
